现场接线图：
机组特点:
开利30HXY/HXC螺杆冷水机组，以其无氟（对臭氧层完全无消耗）、高效（消耗更少的电力为减轻大气温室效应做出贡献）、以及可靠性高、易于维护、低运行成本等特点集于一身，是宾馆、饭店、办公室、学校、医院、工矿企业等众多场合中央空调系统的首选。

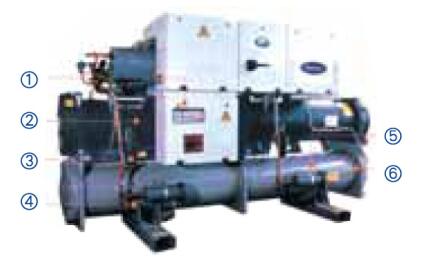

机组结构特点：
①PRO-DIALOG控制系统功能强大，显示直观，操作简便
②满液式蒸发器使用内外强化传热管，传热效率高
③电子膨胀阀控制灵敏
④带有制冷剂截止阀，方便维修
⑤开利的外置式二级分离油分离器置于冷凝器内，分离效率高
⑥蒸发器、冷凝器出厂均带配对接管及卡箍，方便安装

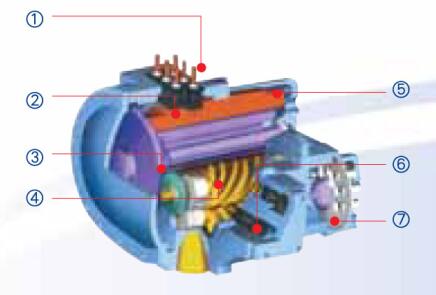

压缩机特点
①可现场维修的、专门针对HFC-134a设计的双螺杆压缩机
②半封闭电机与压缩机并列布置，通过齿轮增速，结构紧凑、体积小巧
③采用航空齿轮AGMA12（美国齿轮制造商协会较高等级），运转宁静、坚固耐用
④全新概念转子齿型采用计算机优化设计，主要部件加工精度达到微米级，压缩机效率高，泄漏量极小
⑤制冷剂冷却电机，电机运转温度低，工作可靠
⑥柱塞式卸载装置，结构简单可靠，无内部损失
⑦独特设计内置消音装置，有效降低排气气流脉动
安装简单方便
●机组结构紧凑，占地面积小，节省机房空间
●机组宽度仅1015mm，轻松通过标准门框
●整机出厂，机内已充足冷媒HFC-134a
●安装时只需连接蒸发器及冷凝器水管和电源
运行维护费用低
●机组由多台压缩机组合运行，制冷量调节范围宽，部分负荷效率高
●机组双回路设计，可靠性高，维护费用低

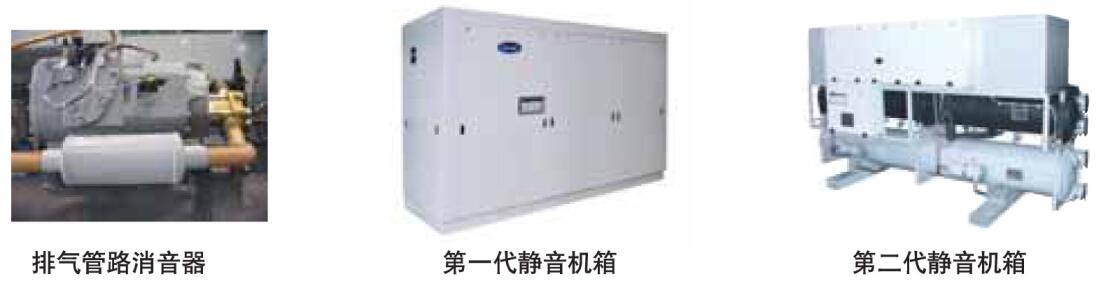

低噪声（三级消声）
●内置消音装置：对排气气流进行合理导流，有效降低高压排气气流脉动引起的噪声
●排气管路消音器：把一部分声能转化为热能，降低机组噪声
●静音机箱：对机组再增加一道隔声屏障，显著减少机组噪声向机房内的传递（参见下图）

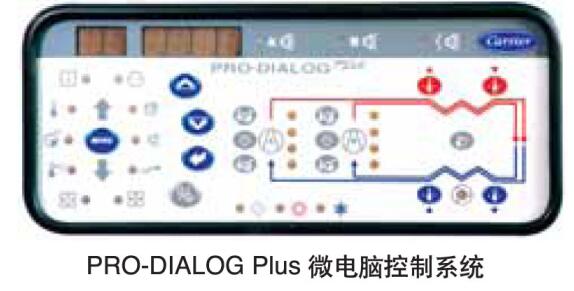

微电脑控制系统，用户界面友善，清洗的流程图显示，方便指导操作。强大的诊断，安全保护，控制及通讯功能。采用PID控制，保持蒸发器出水温度恒定，有效保持机组运行及稳定性和经济性。
人机界面友善
●彩色用户面板，提供所有运行及控制参数的LED数码显示，直观简捷。
●机组流程图在用户面板上清晰显示，提供对吸/排气压力及温度、压缩机运行小时数等机组主要运行参数的快速访问。
●通过菜单式操作提供对所有运行及控制参数的快速获取及修改。
控制功能先进
●提供本地、遥控及CCN网络三种方式控制机组的启停。
●先进的EXV电子膨胀阀，由1500分级步进电机驱动，与螺杆式压缩机及满液式蒸发器相匹配，保证机组在满负荷与部分负荷下均稳定、高效运行。
●自动控制各制冷回路、以及各回路中的各台压缩机的启停及上下载顺序以均衡各回路及压缩机的运行时间。
●可实现机组与冷水及冷却水泵间的联锁控制，确保机组高效安全运行。
●提供“需求限制”功能，通过功耗控制以限制机组的制冷量。该功能用于多机系统的能量管理，通过对各单台机组的不同冷量限制实现整个机组系统运行效率的合适化。
●控制机组启动时蒸发器出水温度降低速率在可调范围内（0.1~1.1/分钟）。有效避免过高冷水出水温降速效导致的能量浪费，提高机组运行能效比，延长机组寿命。
●提供“节能复位”功能，该功能根据室外气温或回水温度变化趋势（用户提供温度讯号）对冷水出水温度设定点产生一个（冷量）负修正，以避免不必要的能量浪费，并能快速匹配外界负荷减少的波动趋势，从而提高机组的运行效率。
诊断功能强
●启动前通过快速模拟检测确认机组的各个开关、传感器、电压和压缩机是否正常。
●运行中通过人机界面显示各种设置点及实际运行参数，监视机组运行，必要时报警，
●机组可以提供140余种显示和报警信息，根据报警信息，再采取相应的方法，即可解除机组故障。
安全保护功能完备
冷水出水温度过低、油压低、制冷剂压力高、漏电流、电机过载、电压过高及过低、缺相保护等。
机组群控功能先进
每台机组可以提供RS485标准串行通讯接口，能够通过开利舒适网络CCN（需另购）实现多台机组的群控；或通过开利提供的通讯协议转换模块（需另购），实现与其他楼宇控制系统的联接，标准协议包括BACnet/Modbus/Lonwork。

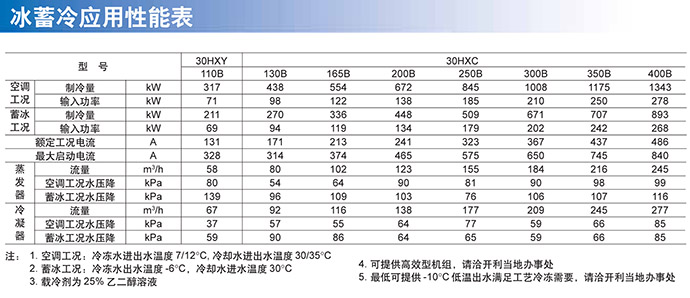

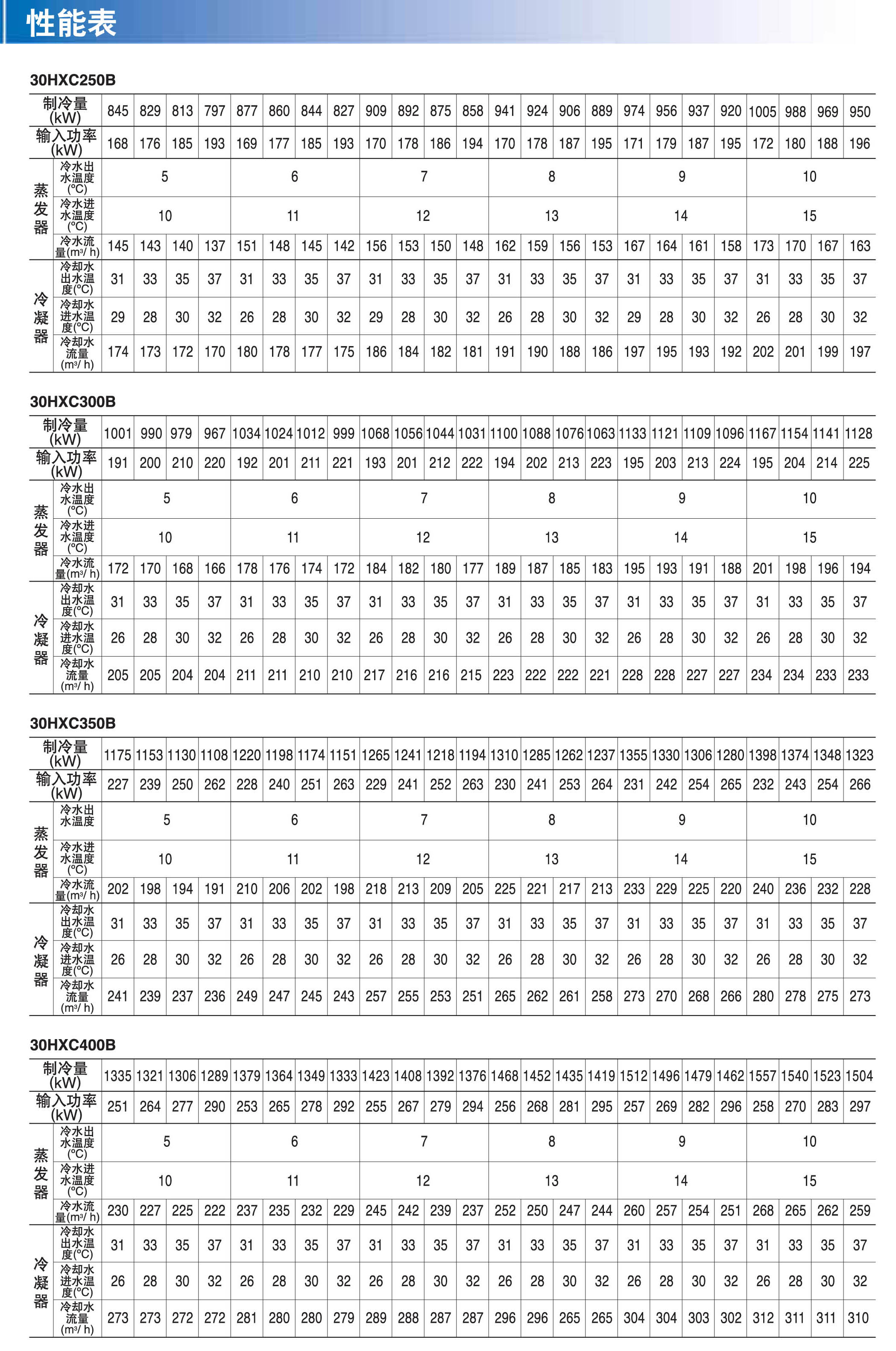

产品参数：
机组特点:
开利30HXY/HXC螺杆冷水机组，以其无氟（对臭氧层完全无消耗）、高效（消耗更少的电力为减轻大气温室效应做出贡献）、以及可靠性高、易于维护、低运行成本等特点集于一身，是宾馆、饭店、办公室、学校、医院、工矿企业等众多场合中央空调系统的首选。
机组结构特点：
①PRO-DIALOG控制系统功能强大，显示直观，操作简便②满液式蒸发器使用内外强化传热管，传热效率高③电子膨胀阀控制灵敏④带有制冷剂截止阀，方便维修⑤开利的外置式二级分离油分离器置于冷凝器内，分离效率高⑥蒸发器、冷凝器出厂均带配对接管及卡箍，方便安装
运行维护费用低
●机组由多台压缩机组合运行，制冷量调节范围宽，部分负荷效率高●机组双回路设计，可靠性高，维护费用低
低噪声（三级消声）
●内置消音装置：对排气气流进行合理导流，有效降低高压排气气流脉动引起的噪声●排气管路消音器：把一部分声能转化为热能，降低机组噪声●静音机箱：对机组再增加一道隔声屏障，显著减少机组噪声向机房内的传递（参见下图）
微电脑控制系统，用户界面友善，清洗的流程图显示，方便指导操作。强大的诊断，安全保护，控制及通讯功能。采用PID控制，保持蒸发器出水温度恒定，有效保持机组运行及稳定性和经济性。
人机界面友善
●彩色用户面板，提供所有运行及控制参数的LED数码显示，直观简捷。●机组流程图在用户面板上清晰显示，提供对吸/排气压力及温度、压缩机运行小时数等机组主要运行参数的快速访问。●通过菜单式操作提供对所有运行及控制参数的快速获取及修改。
控制功能先进
●提供本地、遥控及CCN网络三种方式控制机组的启停。●先进的EXV电子膨胀阀，由1500分级步进电机驱动，与螺杆式压缩机及满液式蒸发器相匹配，保证机组在满负荷与部分负荷下均稳定、高效运行。●自动控制各制冷回路、以及各回路中的各台压缩机的启停及上下载顺序以均衡各回路及压缩机的运行时间。●可实现机组与冷水及冷却水泵间的联锁控制，确保机组高效安全运行。●提供“需求限制”功能，通过功耗控制以限制机组的制冷量。该功能用于多机系统的能量管理，通过对各单台机组的不同冷量限制实现整个机组系统运行效率的合适化。●控制机组启动时蒸发器出水温度降低速率在可调范围内（0.1~1.1/分钟）。有效避免过高冷水出水温降速效导致的能量浪费，提高机组运行能效比，延长机组寿命。●提供“节能复位”功能，该功能根据室外气温或回水温度变化趋势（用户提供温度讯号）对冷水出水温度设定点产生一个（冷量）负修正，以避免不必要的能量浪费，并能快速匹配外界负荷减少的波动趋势，从而提高机组的运行效率。
诊断功能强
●启动前通过快速模拟检测确认机组的各个开关、传感器、电压和压缩机是否正常。●运行中通过人机界面显示各种设置点及实际运行参数，监视机组运行，必要时报警，●机组可以提供140余种显示和报警信息，根据报警信息，再采取相应的方法，即可解除机组故障。
安全保护功能完备
冷水出水温度过低、油压低、制冷剂压力高、漏电流、电机过载、电压过高及过低、缺相保护等。
机组群控功能先进
每台机组可以提供RS485标准串行通讯接口，能够通过开利舒适网络CCN（需另购）实现多台机组的群控；或通过开利提供的通讯协议转换模块（需另购），实现与其他楼宇控制系统的联接，标准协议包括BACnet/Modbus/Lonwork。
